戶外led全彩大屏幕是如何布線的？

日期：2019-12-17
作者：唯峰科技

戶外led全彩大屏幕的故障有很多都是因為安裝不當引起的，所以在安裝led全彩大屏幕需要嚴格按照步驟來操作，特別是第一次安裝的時候，這樣可以減少錯誤發生，下面一起來看看戶外led全彩大屏幕安裝時布線方法如下：

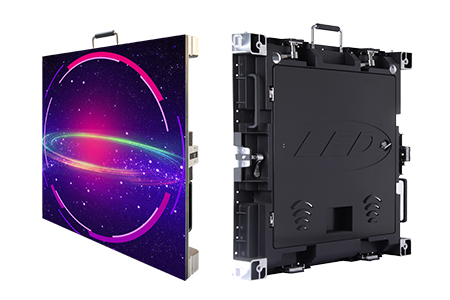

戶外led全彩大屏幕
1.檢查電源電壓：找出直流正負連接開關電源，將220V電源線連接到開關電源，(確認連接正確后，連接到AC或者NL接線柱)然后插上電。這個時候我們會發現電源燈會亮，然后用萬用表直流檔測量一下V+和V-之間的電壓，確保電壓在4.8V-5.1V之間，旁邊有個旋鈕，可以十字螺絲刀調節一下電壓。為了減少屏幕發熱延長壽命，在亮度要求不高的場合，可以把電壓調節到4.5V-4.8之間。確認電壓沒有問題后，斷開電源，繼續組裝其他部分。

2.先把電源關閉

將V+連接紅色線，V-連接黑線，分別連接到控制卡和LED單元板，黑線接控制卡和電源的GND。紅線連接控制卡的+5V和單元板的VCC。每個單元板1條電源線。完成后，請檢查，連接是否正確。

3.連接控制和單元板

用做好的排線，連接。注意方向，不能接反。請注意，單元板2個16PIN的接口，1個是輸入，1個是輸出，靠近74HC245/244的是輸入，將控制卡連接到輸入。輸出連接到下一個單元板的輸入。

4.連接RS232數據線

將做好的數據線一頭連接電腦的DB9串口，另一頭連接控制卡，將DB9的5腳(棕)連接到控制卡的GND，將DB9的3腳(棕白)連接到控制卡的RS232-RX。如果你的PC沒有串口，可以到電腦城買條USB轉RS232串口的轉換線。


5.再次檢查連線

是否正確，黑線連接的是-V和GND。紅線連接的是+V和VCC +5V。

戶外led全彩大屏幕的安裝和布線需要注意的事項：

led全彩大屏幕安裝在戶外，經常日曬雨淋，風吹塵蓋，工作環境惡劣。電子設備被淋濕或嚴重受潮會引起短路甚至起火，引發故障甚至火災，造成損失。屏體及屏體與建筑的結合部必須嚴格 防水防漏;屏體要有良好的排水措施，一旦發生積水能順利排放。戶外led全彩大屏幕可能會受到雷電引起的強電強磁襲擊，在led顯示屏及建筑物上安裝避雷裝置。


戶外led全彩大屏幕主體和外殼保持良好接地，接地電阻小于3歐姆，使雷電引起的大電流及時泄放。環境溫度變化極大。LED顯示屏工作時本身就要產生一定的熱量，如果環境溫度過高而散熱又不良，集成電路可能工作不正常，甚至被燒毀，從而使顯示系 統無法正常工作。安裝通風設備降溫，使屏體內部溫度在-10℃～40℃之間。戶外led全彩大屏幕背后上方安裝 軸流風機，排出熱量。選用工作溫度在 -40℃～80℃之間的工業級集成電路芯片，防止冬季溫度過低使顯示屏不能啟動。
